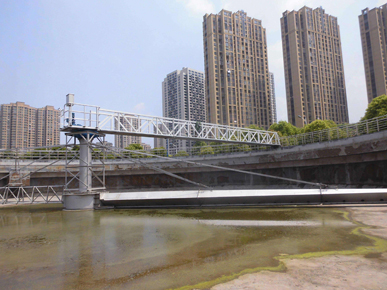

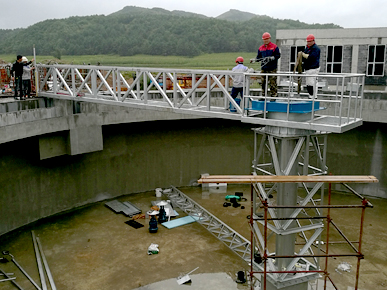

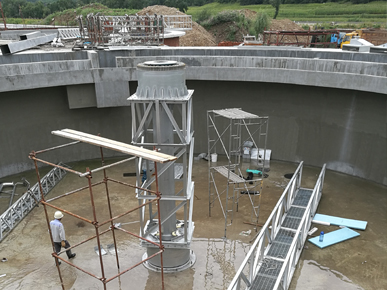

中心傳動單管式吸泥機

一、結構

中心傳動單管式吸泥機備采用中心傳動、懸掛式，污水從工作橋下進水管流入導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心立軸旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。

二、產品主要特點

1、工作橋可采用碳鋼、不銹鋼或混凝土結構；

2、驅動裝置采用立式三級擺線針輪減速機機或由斜齒輪減速機與蝸輪減速機組合，保證輸出扭矩及轉速；

3、刮板采用直線型刮板；

4、刮泥機立軸下端設有水下軸承和刮刀，避免立軸轉動時的偏擺及集泥槽內污泥積實；

5、設置機械和電氣雙重過載保護，運轉安全可靠；

6、設備操作簡便，可直接就地/遠程控制設備的運行。

三、適用范圍

用于城市污水處理廠和工業廢水處理中直徑較大的圓形沉淀池特別是二沉池中，排除沉降在池底的污泥和撇除池面的浮渣。該系列吸泥機既適用于周邊進水周邊出水的二沉池，也適用于中心進水周邊出水的二沉池。

四、工作原理

中心傳動單管式吸泥機原水經中心配水筒布水后呈輻射流向池子周邊溢水槽，隨著流速的降低，水體中的懸浮物被分離而沉降于池底，上清液通過溢流堰板由出水槽排出池外。通過減速驅動和懸掛式組件的傳動，由刮板將污泥刮集到中心集泥槽，依靠靜水壓力或泵排出池外。采用中間進水和排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置。

 五、性能

1、池底刮泥，驅動裝置采用減速驅動機構傳動，結構緊湊，機械效率高；

2、斜交型刮泥板，連續性好、集泥的效率高；不銹鋼刮泥板底下再安裝刮泥橡膠板，保證刮泥徹底干凈，不會有浮泥現象發生。

3、池底坡比1：10，刮泥時污泥阻力可忽略不計。

4、主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強。主梁也可以直接使用混凝土澆筑，投資更節省。

5、操作簡單，可實現遠程控制。
